Comment charger le fichier XML de configuration sur le contrôleur de site ?

Objectif

Permettre au technicien de charger sur le contrôleur de site EASY le fichier XML de configuration généré par EASYCONNECT, étape indispensable de la mise en service (ou d'une reconfiguration) d'un site pour que le contrôleur dispose des paramètres définis côté serveur.

Prérequis

Disposer du fichier XML de configuration généré depuis l'application EASYCONNECT (page de description du site → sélectionner le contrôleur si plusieurs → bouton Exporter le fichier XML).
Disposer des identifiants mainteneur du contrôleur de site.
Pouvoir joindre le contrôleur : si l'adresse par défaut n'est pas accessible depuis le poste, prévoir une connexion réseau directe du PC sur le contrôleur.

Procédure

Étape 1 : Générer et exporter le fichier XML depuis EASYCONNECT

Lancer le navigateur web et, dans la barre d'adresse, saisir l'adresse IP du serveur EASYCONNECT suivie de /EASY (ex. http://<adresse-serveur>/EASY).

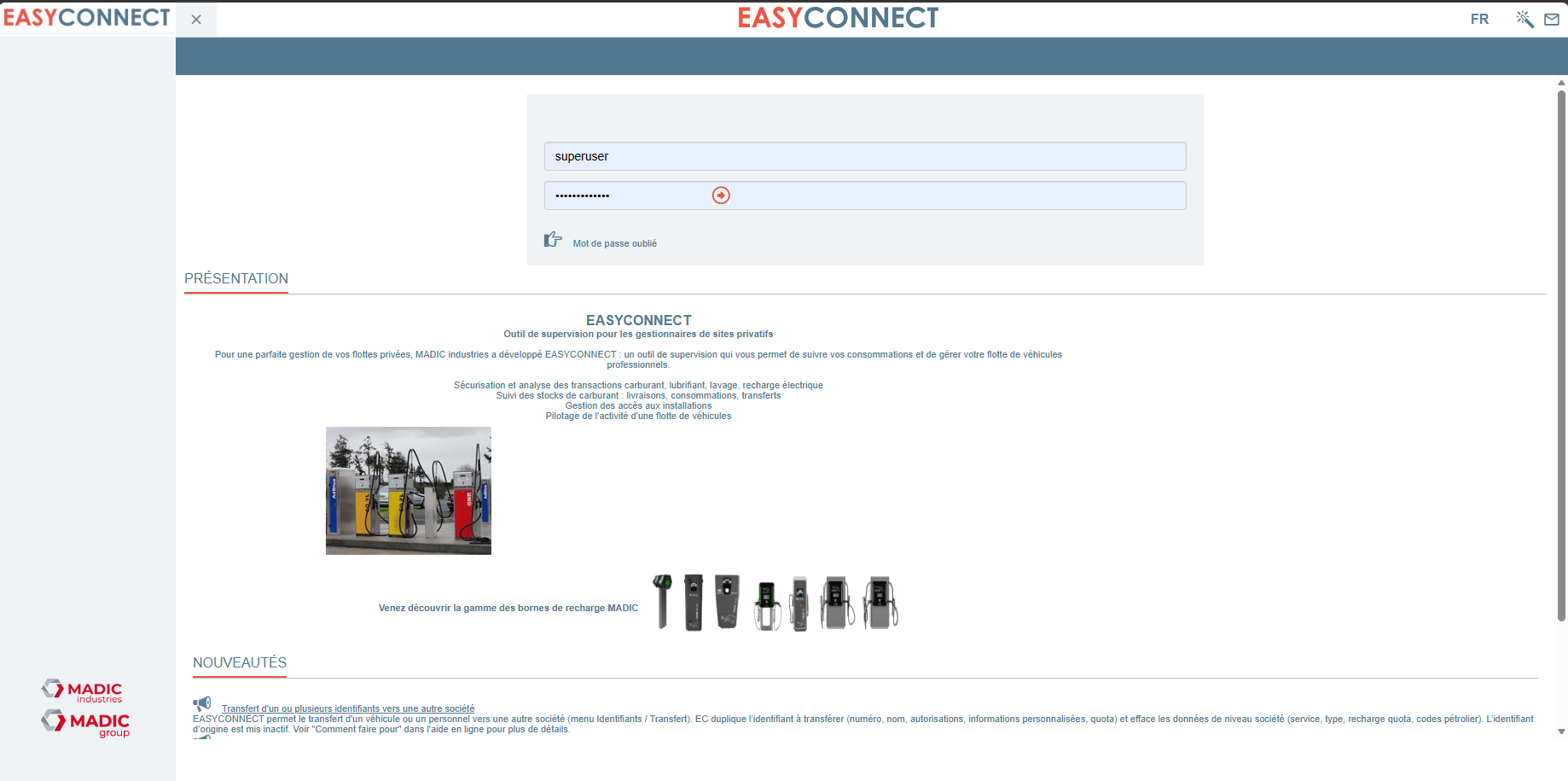

Sur la page de connexion : saisir le nom d'utilisateur et le mot de passe, puis cliquer sur Valider.

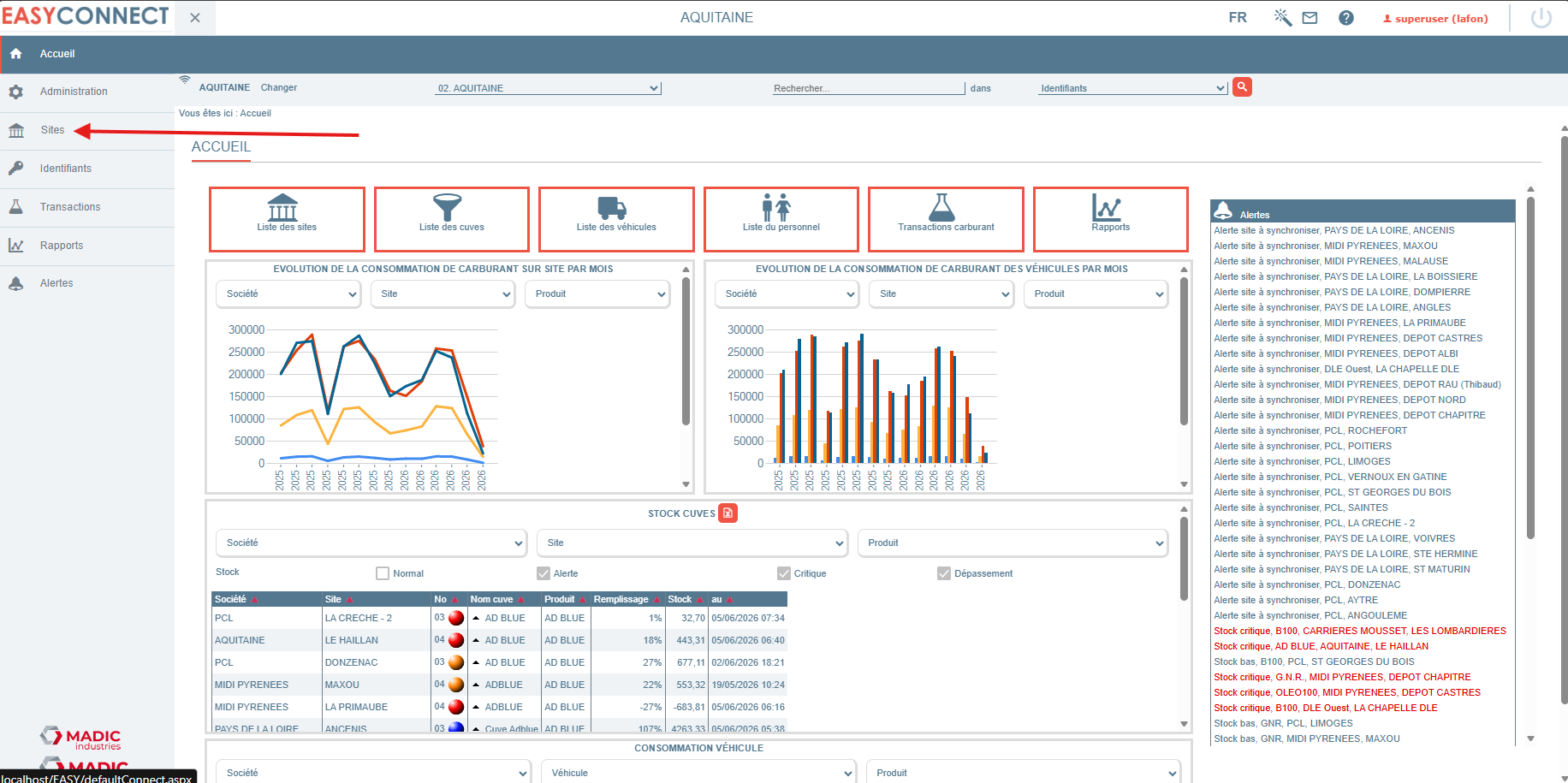

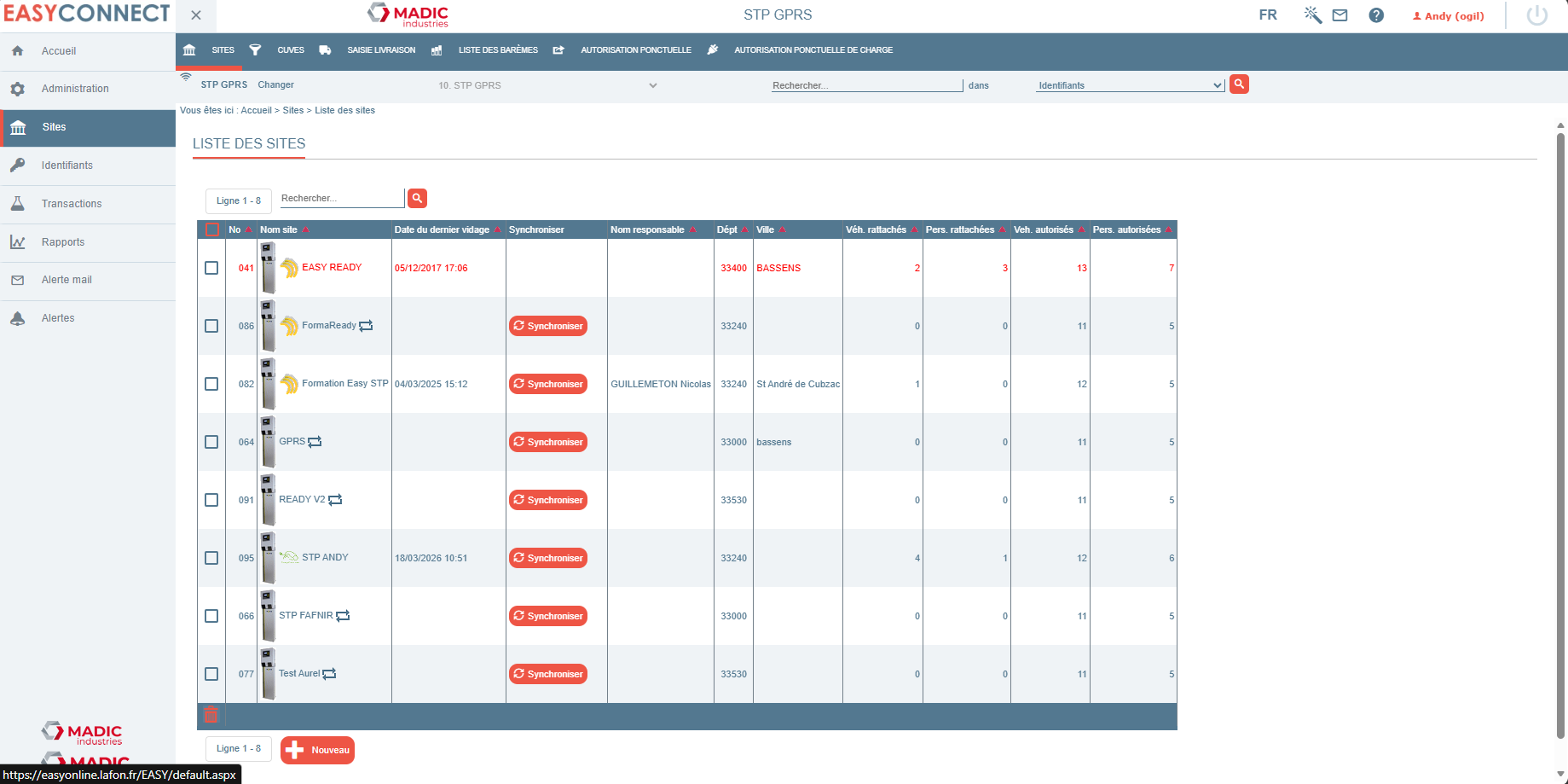

Aller dans le menu Site et ouvrir la page de visualisation du site concerné.

Si le site comporte plusieurs contrôleurs, sélectionner le contrôleur pour lequel on veut générer la configuration.

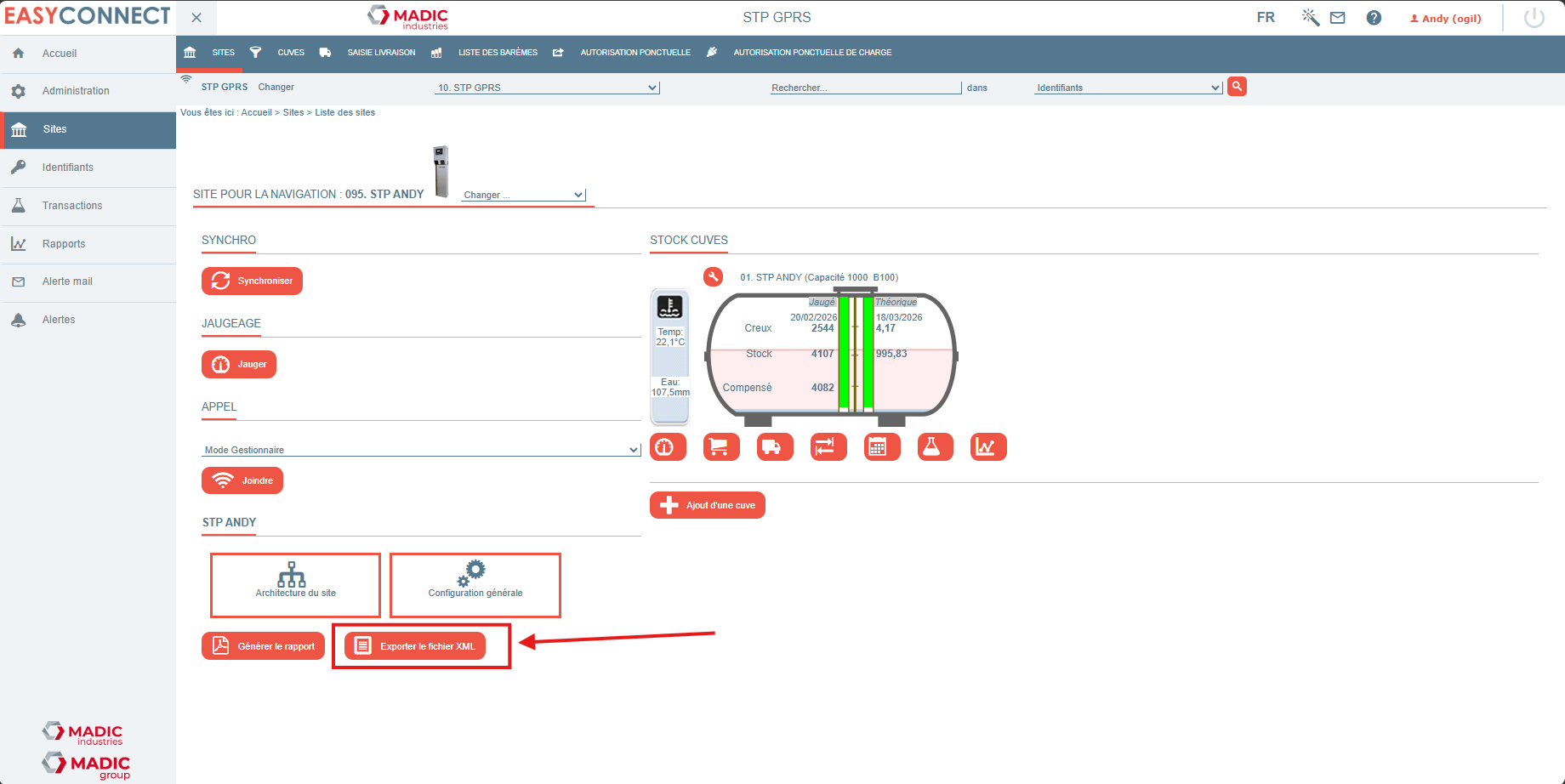

Cliquer sur le bouton Exporter le fichier XML.

Enregistrer le fichier XML à un emplacement connu du poste (il servira à l'étape de chargement sur le contrôleur).

Étape 2 : Joindre le contrôleur de site

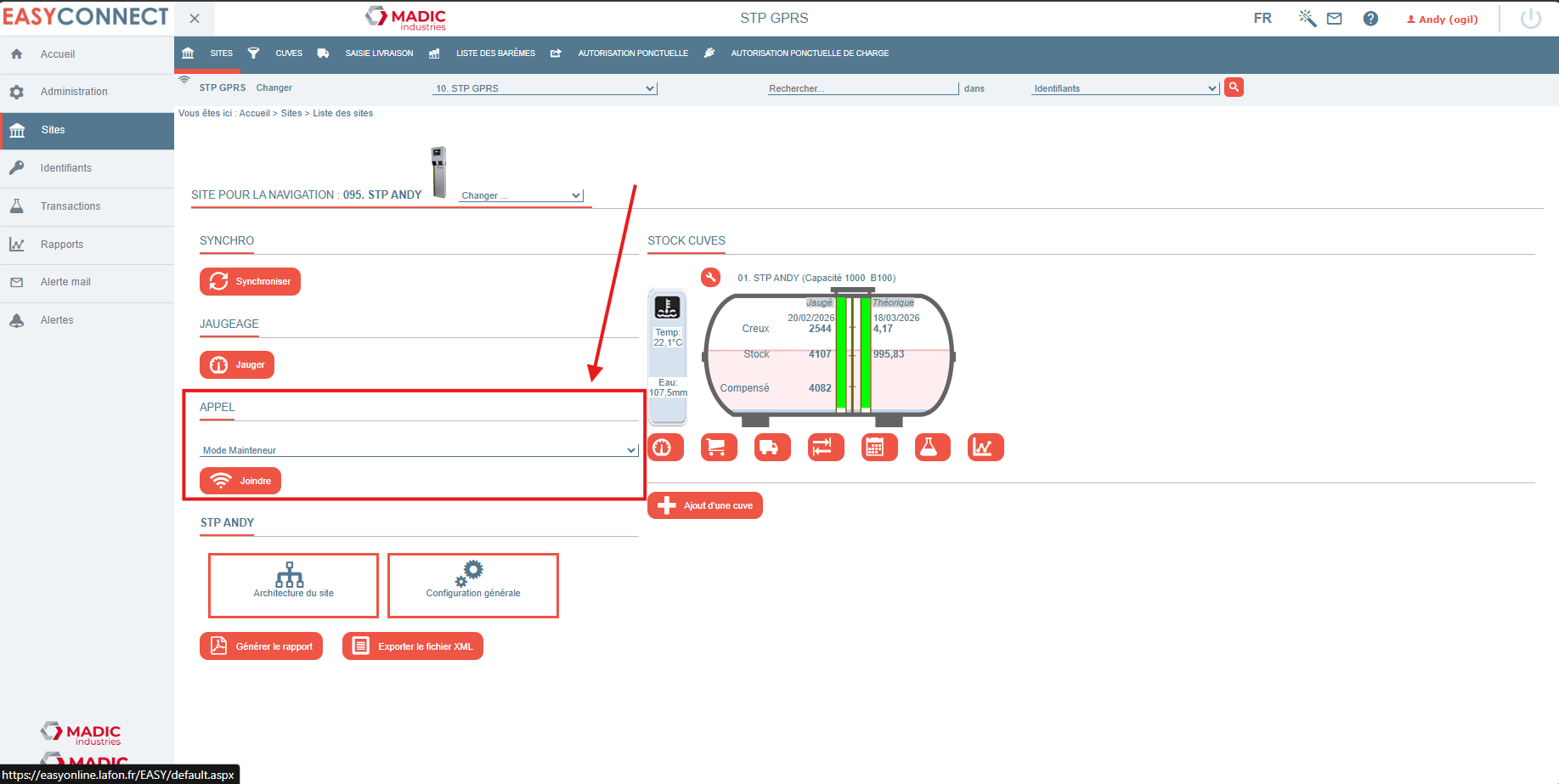

Toujours dans EASYCONNECT, ouvrir la page de visualisation du site et repérer la partie Appel (appel au contrôleur de site).

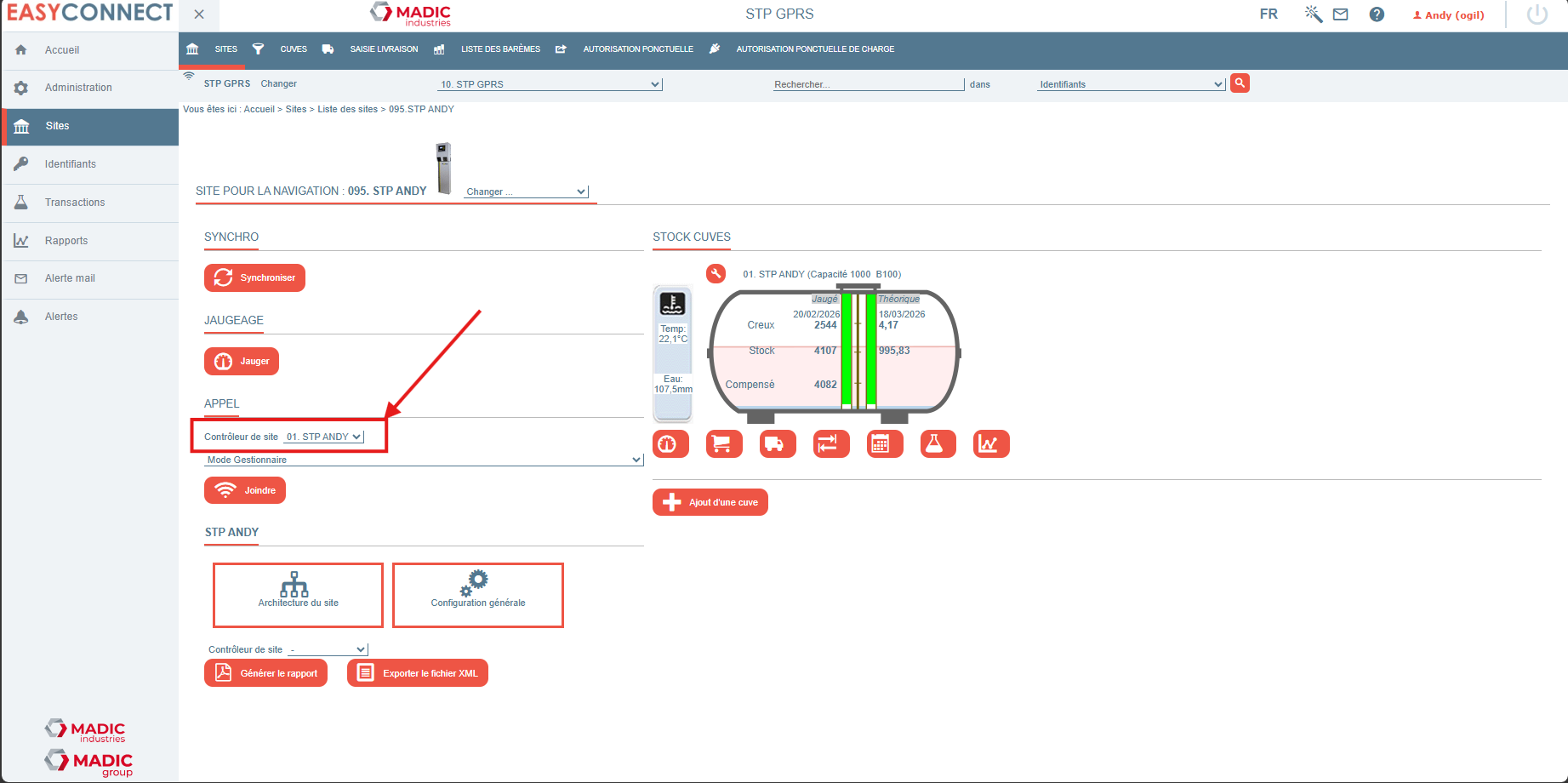

Si le site comporte plusieurs contrôleurs, sélectionner le contrôleur à joindre. Sélectionner le mode d'appel : choisir Mainteneur (mode qui donne accès au chargement du fichier XML), ou connexion par défaut si le contrôleur est en configuration par défaut.

Cliquer sur le bouton Joindre. ⚠️ En connexion par défaut, une demande de confirmation rappelle que l'adresse par défaut n'est pas forcément joignable depuis le poste : si besoin, établir une connexion réseau directe du PC sur le contrôleur.

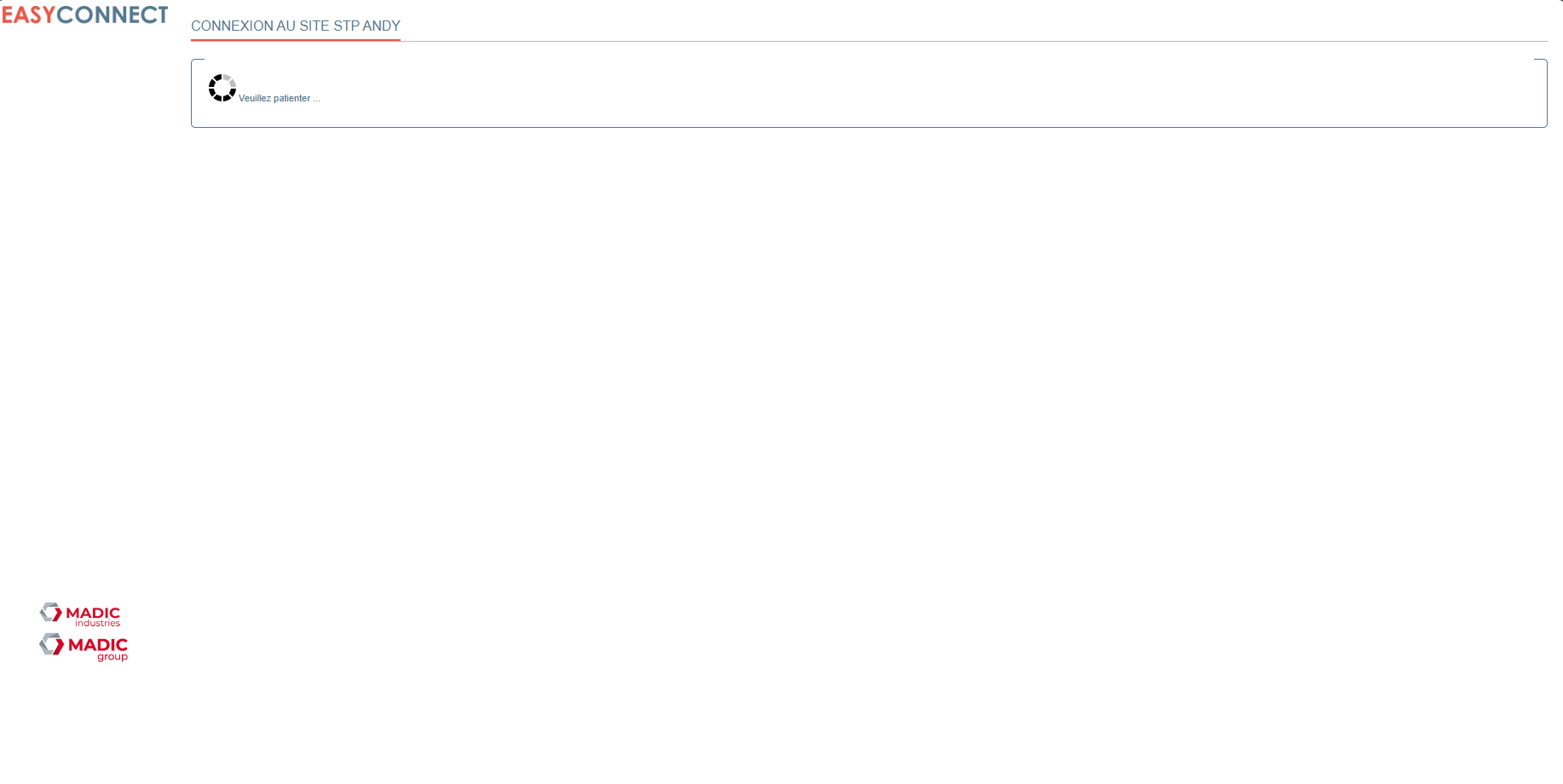

Une nouvelle fenêtre (ou onglet) s'ouvre : c'est l'interface du contrôleur de site.

Étape 3.1 : Charger le XML sur un contrôleur EASYCARB

Spécificité EASYCARB : la connexion par défaut est paramétrable, donc l'adresse IP par défaut a pu être modifiée et n'est pas forcément 192.168.1.87 (paramètres usine : sous-réseau 192.168.1.87 / masque 255.255.255.0).

Reprendre la fenêtre du contrôleur ouverte à l'Étape 2 (appel en mode mainteneur depuis EASYCONNECT).

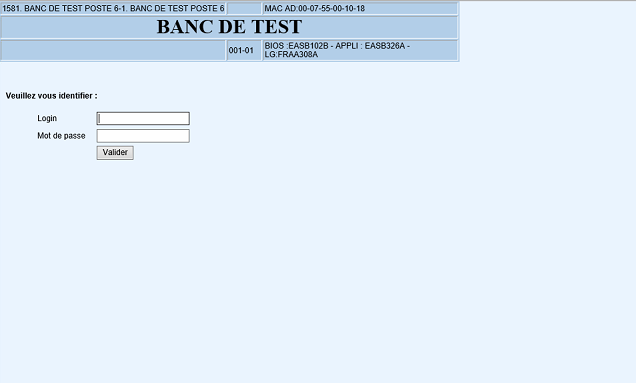

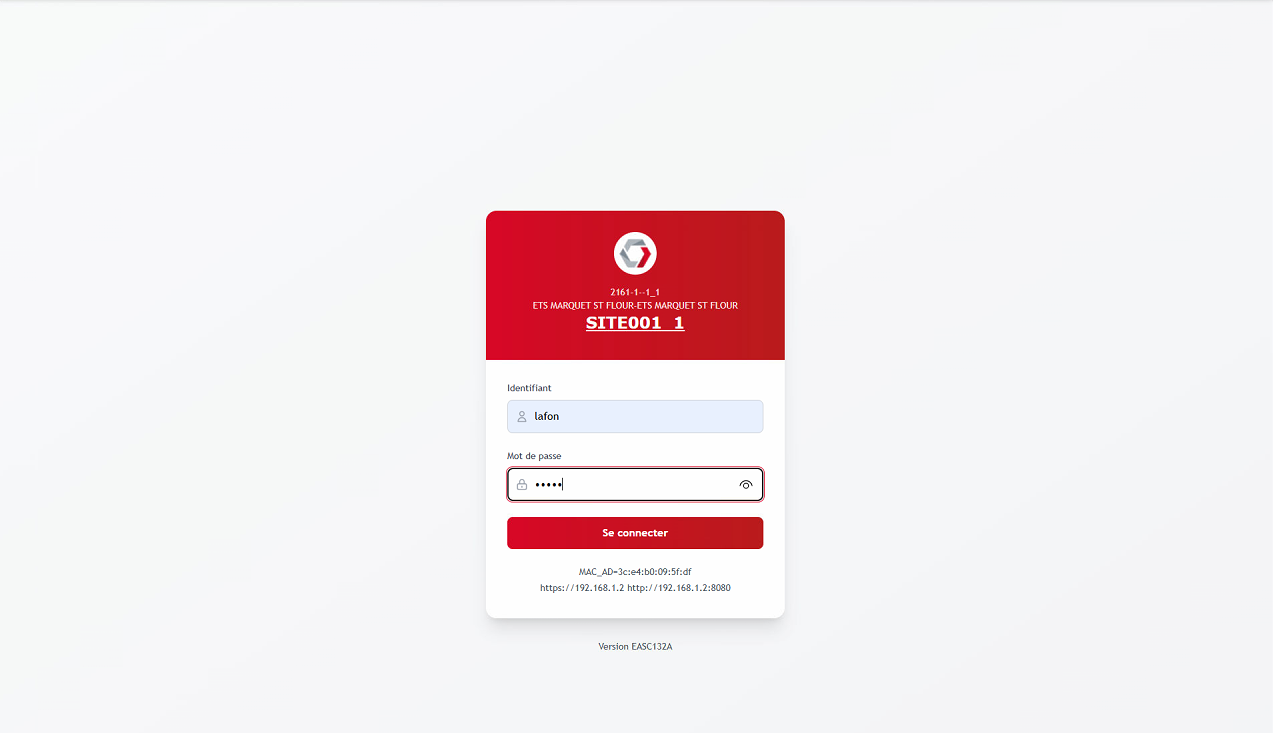

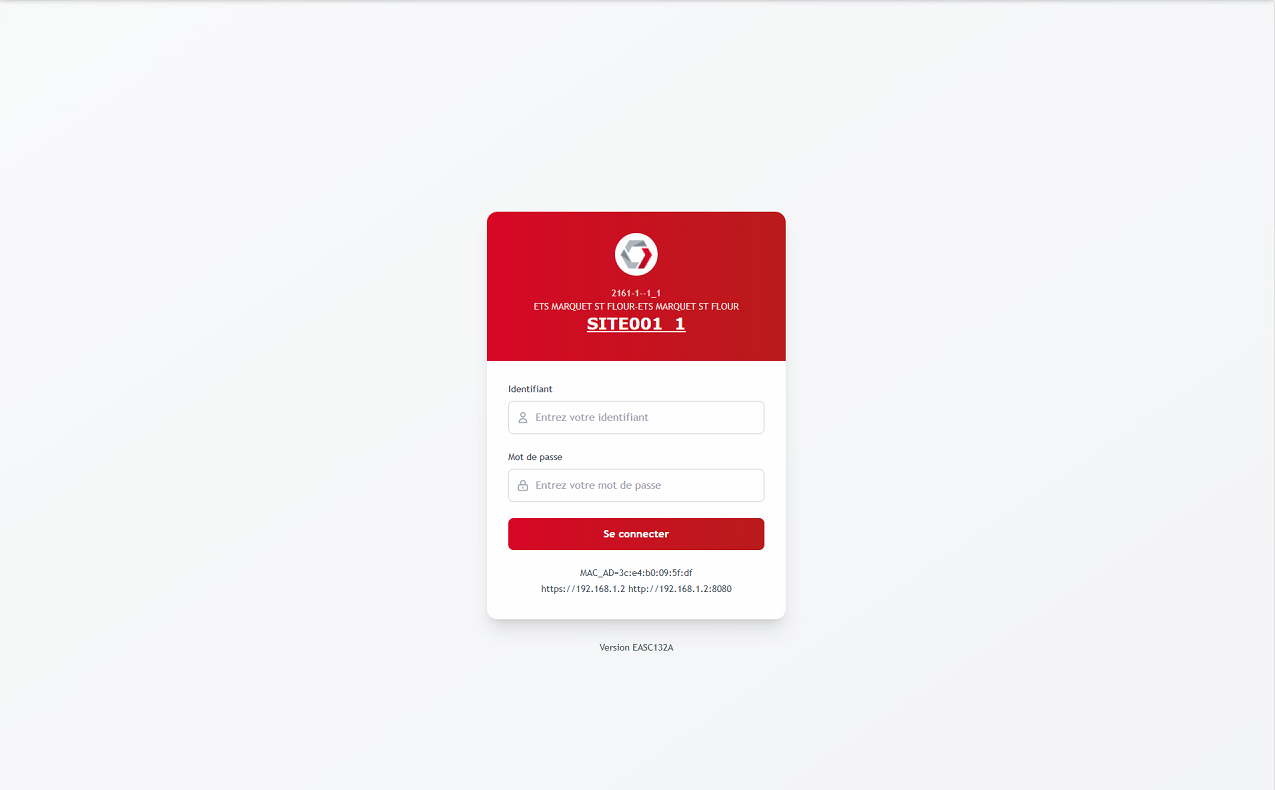

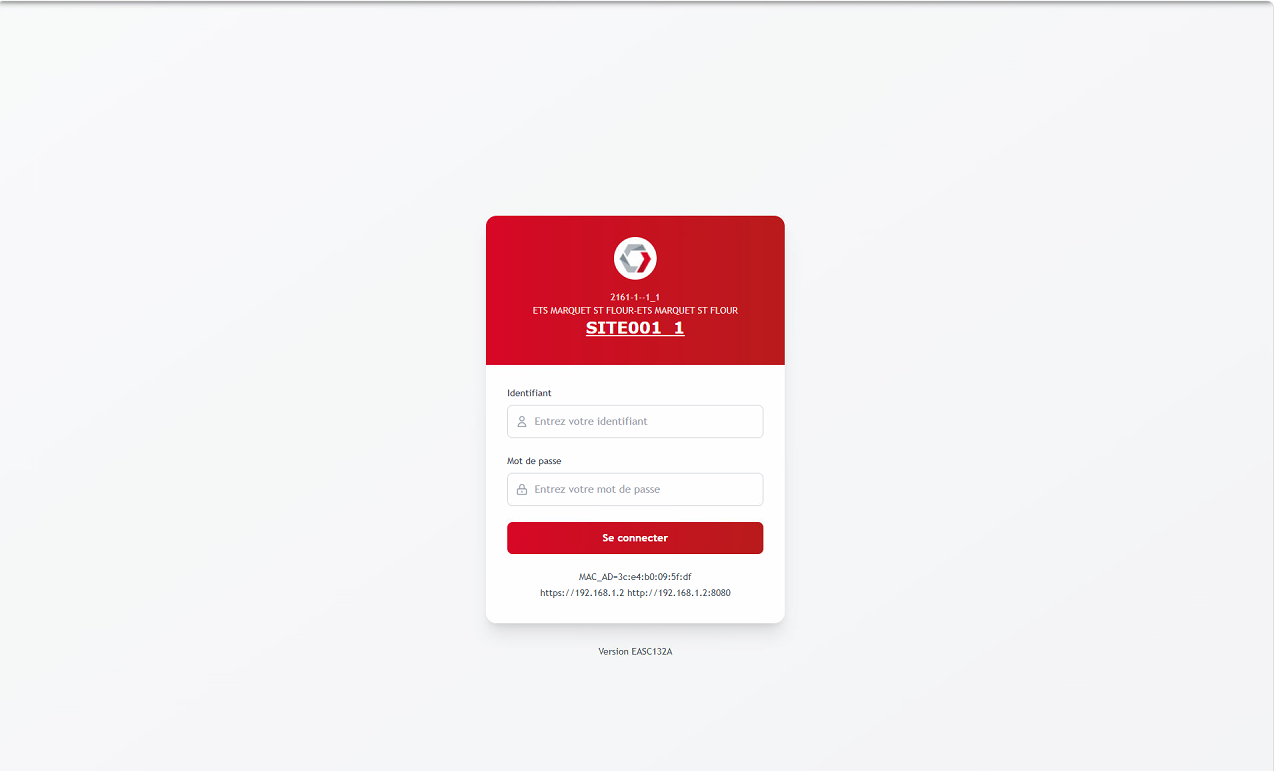

Saisir le login et mot de passe mainteneur.

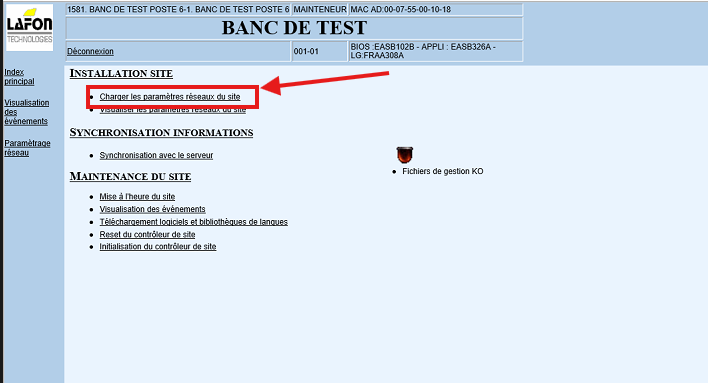

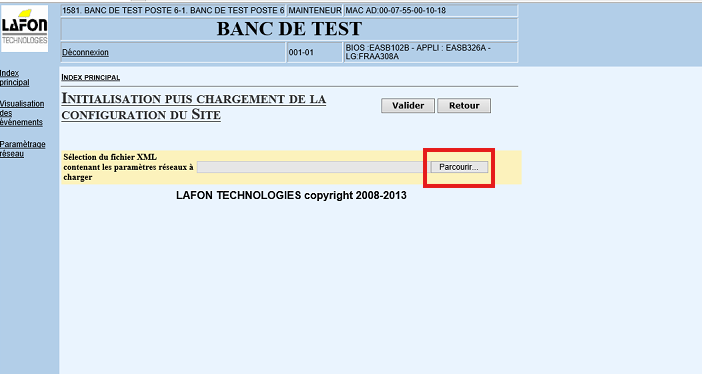

Dans l'interface du contrôleur, cliquer sur "Charger les paramètres réseaux du site".

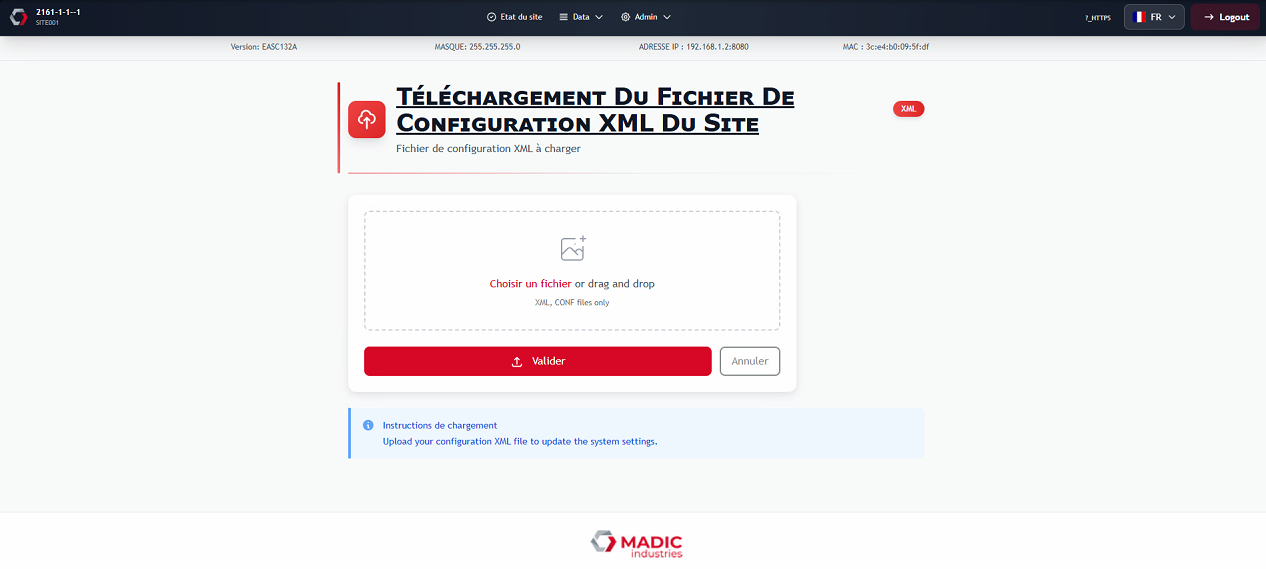

Cliquer sur Parcourir et sélectionner le fichier XML exporté à l'Étape 1.

Valider la page une fois le fichier sélectionné.
À la demande de confirmation, cliquer sur OK.
Attendre la page de fin de traitement. Après ~3 secondes, le contrôleur déconnecte l'utilisateur et sort de la connexion par défaut.
