Cette FAQ vous montre les paramétrages à appliquer dans la configuration du compteur MID triphasé AC Socomec Countis E24 afin de communiquer avec la carte CPU de la Pulse WB-AC.

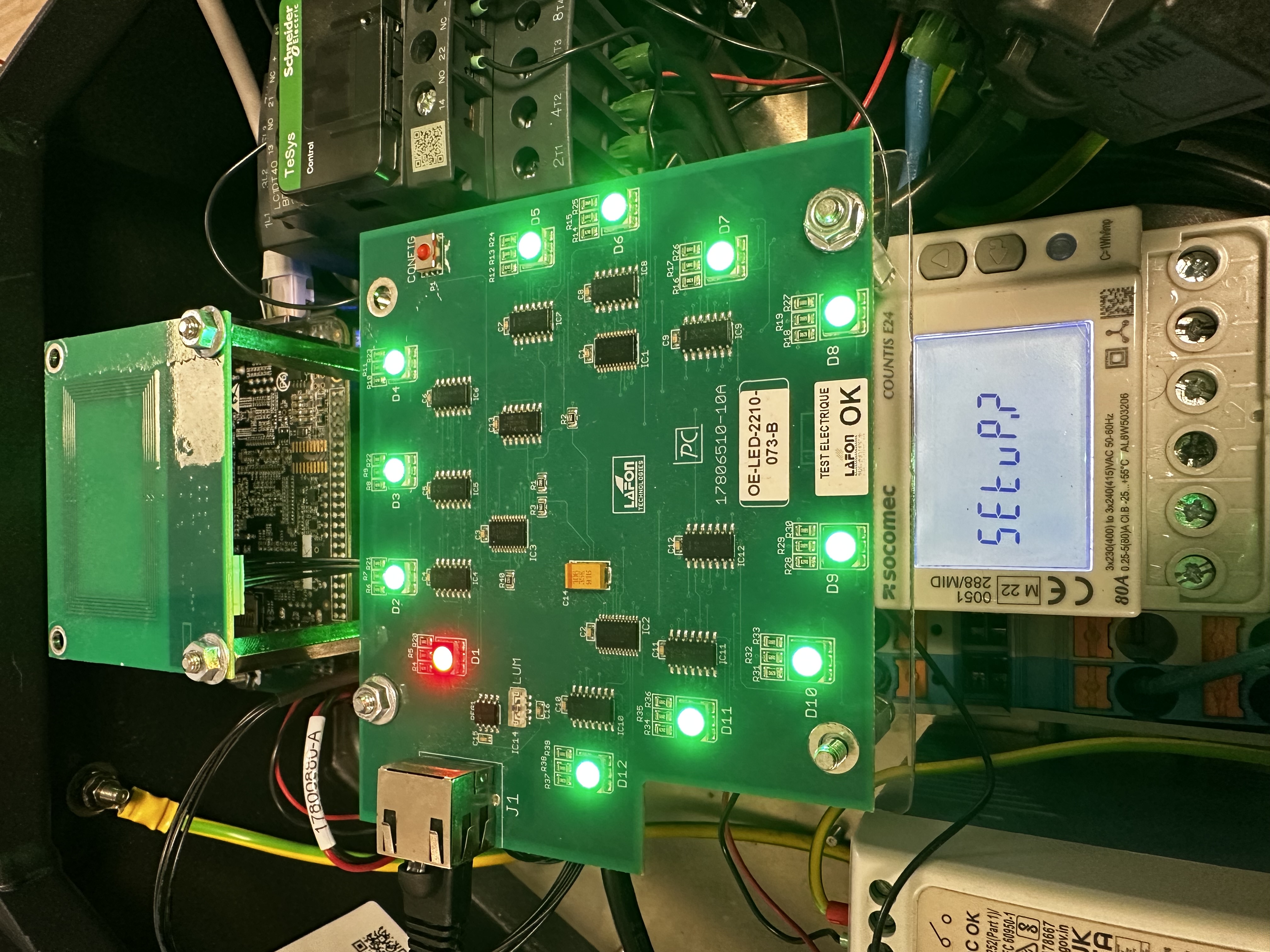

Pour rentrer dans la configuration du compteur, il suffit d'appuyer à plusieurs reprise sur le bouton du bas jusqu'à avoir affiché Setup :

Ensuite, maintenez le bouton enfoncé pendant plus de 3 secondes pour accéder au menu et configurer les paramètres suivants :

• Addr : Adresse du compteur : 005
• Baud : vitesse de communication : 38.4K
• Prty : Parité : none ou n

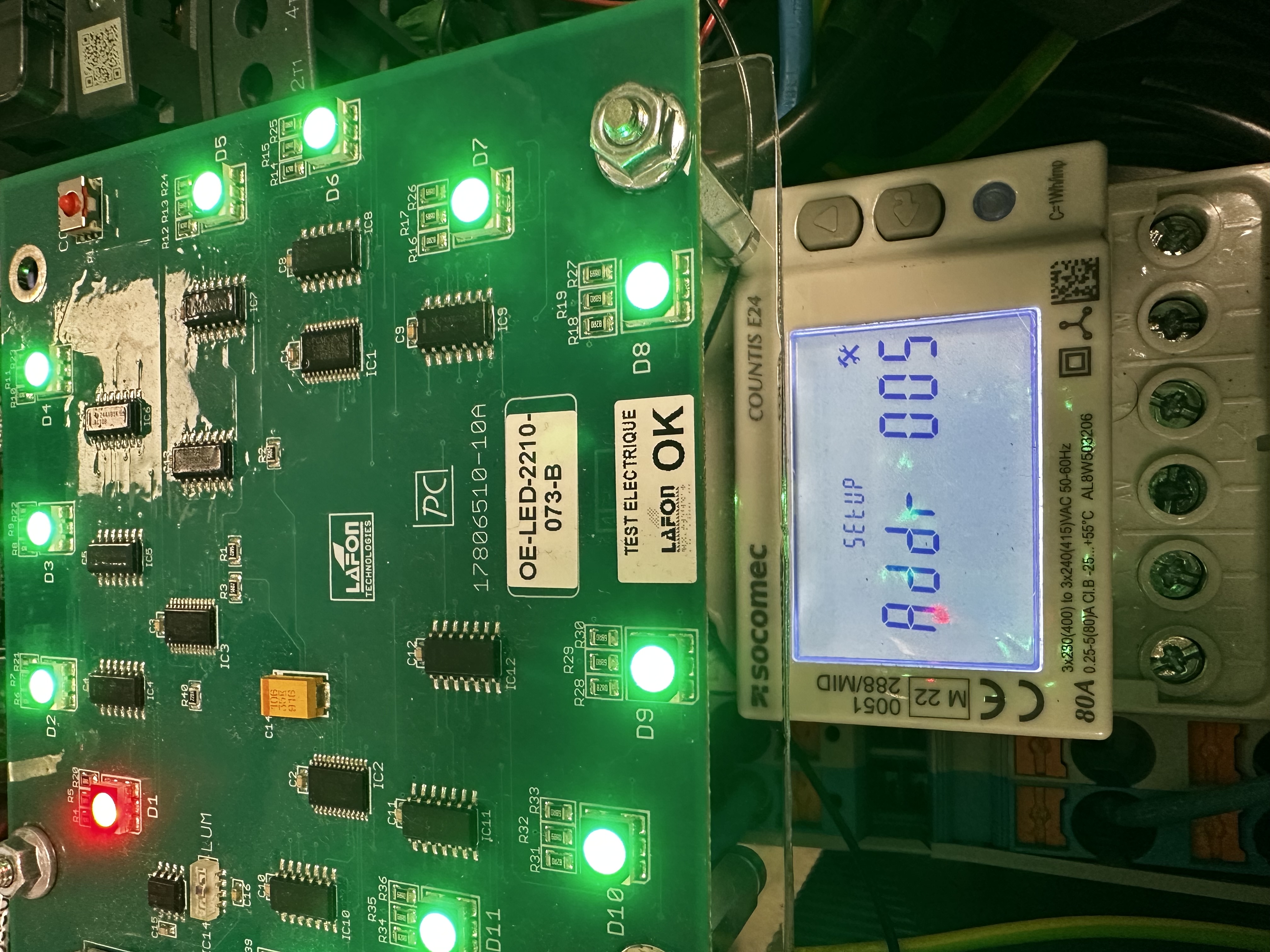

Dans le menu Setup nous somme directement sur le menu Addr, et avec le bouton du bas pour changer de digit et le bouton scroll pour changer la valeur :

PS: Pour naviguer dans les valeurs, appuyer sur le bouton du bas pour renter dans le sous menu (exemple Addr) avec le bouton du haut modifier la valeur.

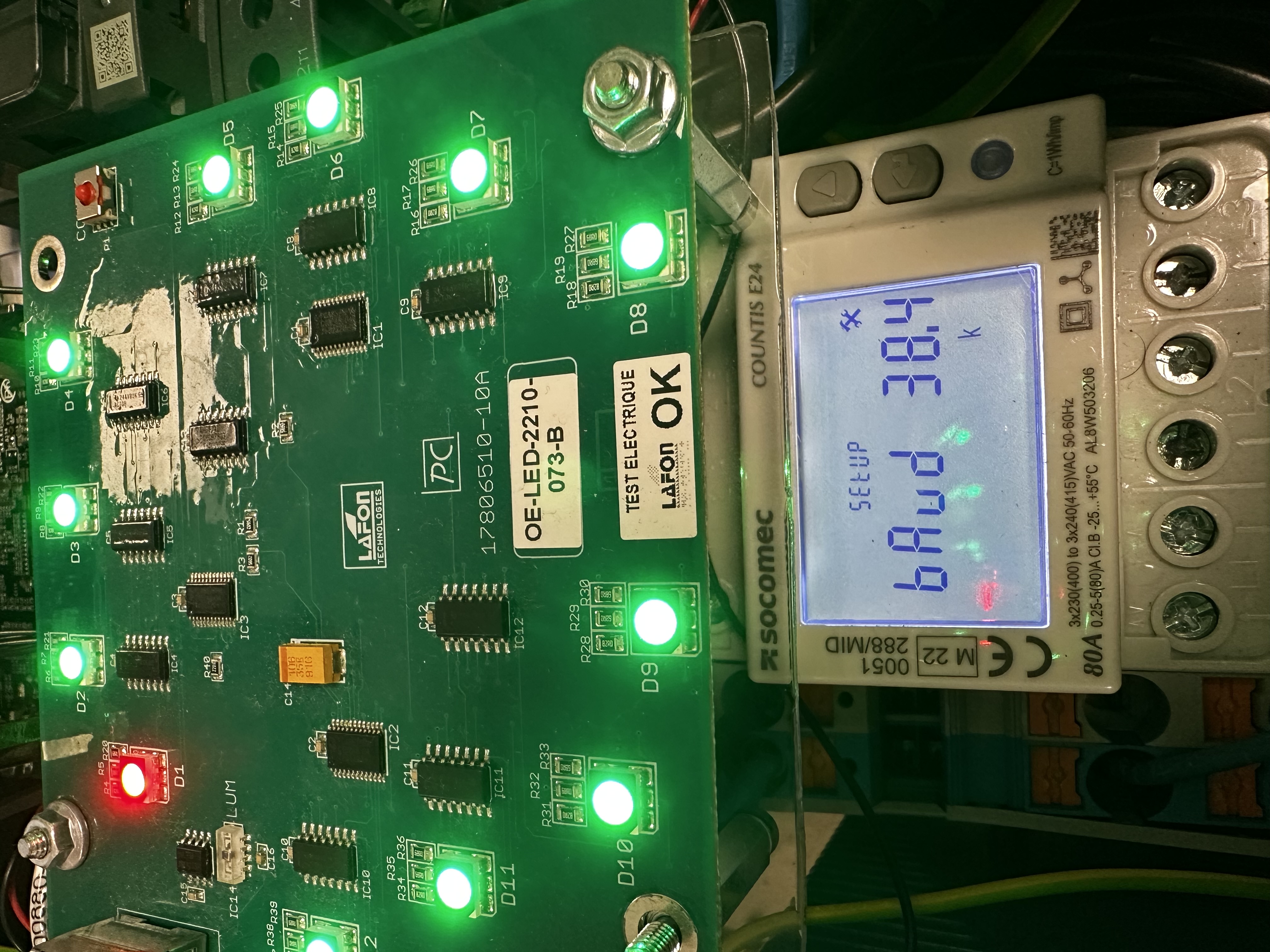

Ensuite, utilisez le bouton du haut pour sélectionner Baud :

Utilisez à nouveau le bouton du haut pour accéder au menu Prty :

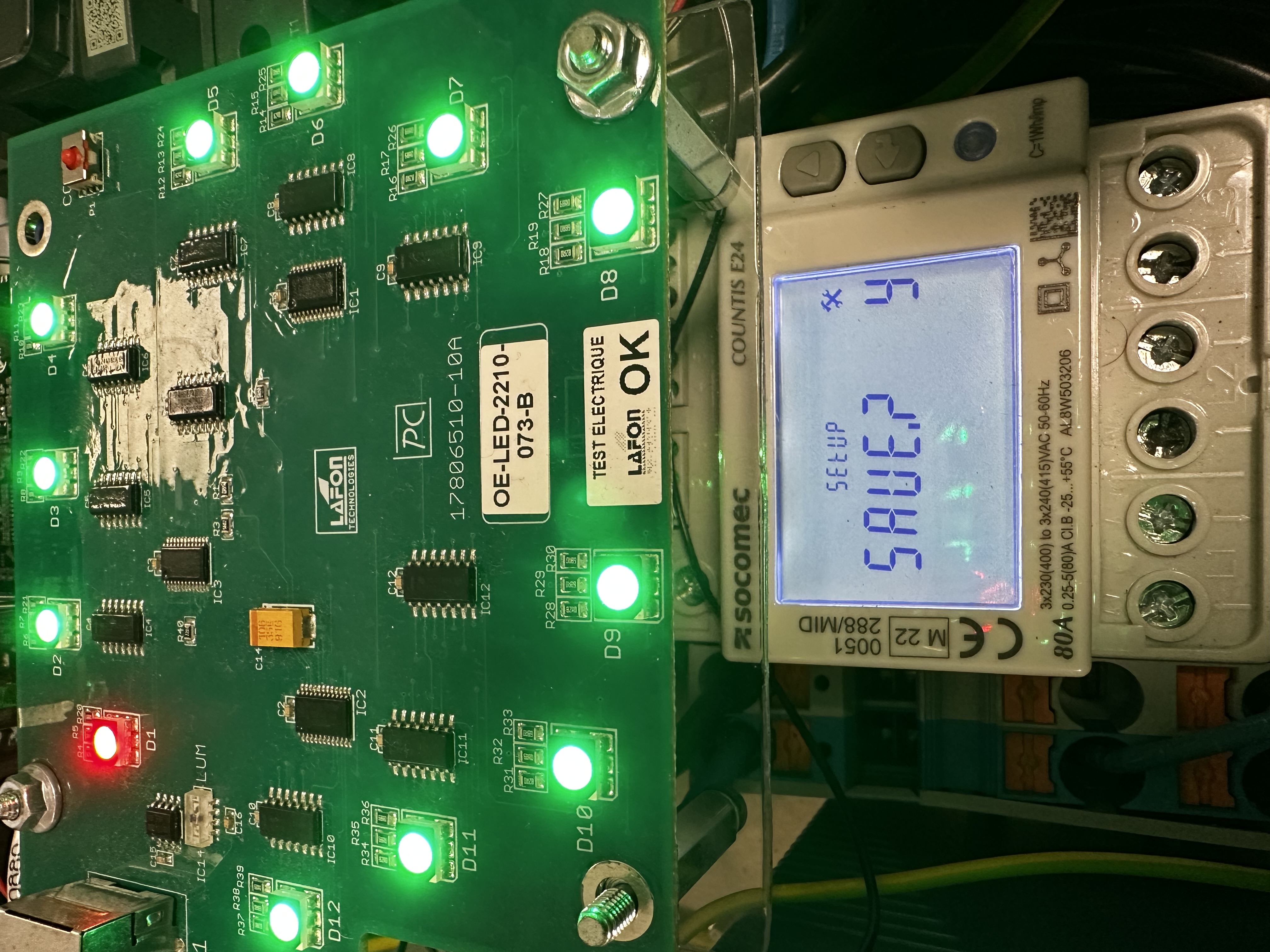

Pour valider les paramètres modifiés, maintenez le bouton du bas appuyé pendant plus de 3 secondes, puis appuyez à nouveau pour confirmer :

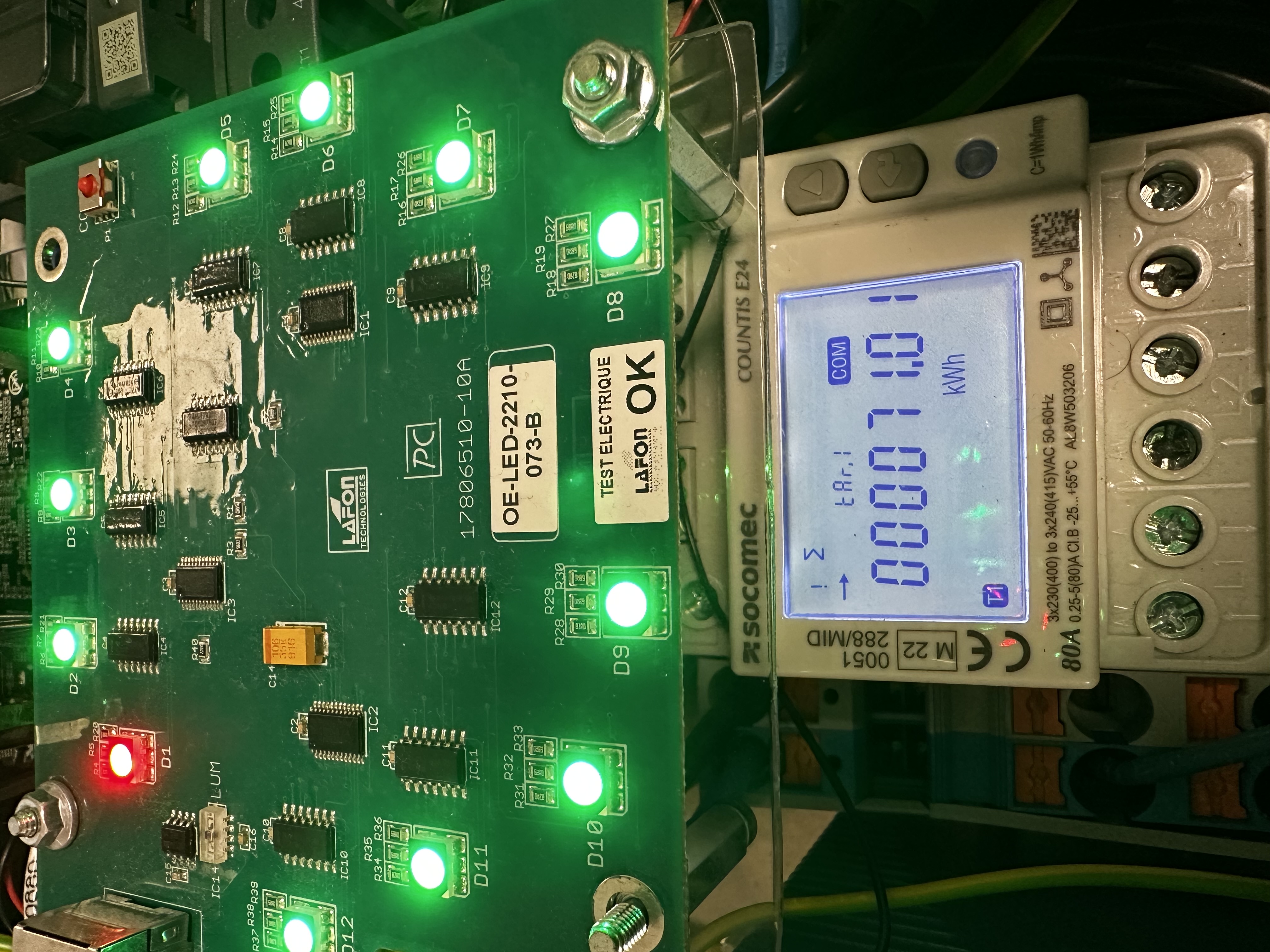

Ensuite, appuyez à nouveau sur ce bouton pour revenir à l’index et vérifier que le COM apparaît en haut à droite de l’écran :
